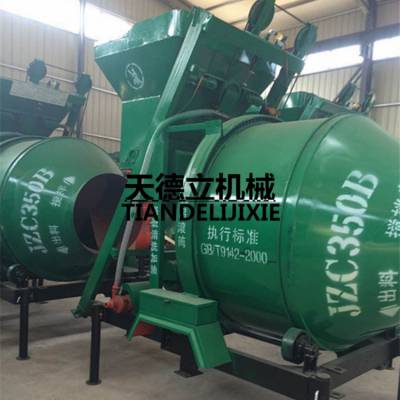

JZC350混凝土搅拌机滚筒混凝土搅拌机性能特点
1,传动可靠,噪音小,能耗低；

2,结构紧凑,运转平稳,操作简便；

3,搅拌质量好,生产***等优点。

工作原理

JZC350混凝土搅拌机由进料机构,搅拌机构,传动机构,供水机构,底盘及电控系统等组成。

（一）JZC350搅拌机进料机构

JZC350混凝土搅拌机进料机构由上料架,进料斗及提升装置等组成。

全自动JZC350混凝土搅拌机的上料系统由卷扬机构,上料架,料斗,进料漏斗等组成。制动电机通过减速器带动卷筒转动,钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升,当爬升到一定高度时,料斗底部上的一对滚轮进入上料架水平岔道,斗门自动打开,物料经过中产料斗投入搅拌罐内。料斗的上下限位,靠行程开关控制。上限位开关安装在上料架上,并装有两个,分别对料斗上升起限位和安全保护作用。JZC350搅拌机料斗下限位只有一个限位开关,装在上导轨顶部,当料斗下降到地坑底部时,钢丝绳稍松,弹簧杠杆机构使下限位动作,卷扬机构自动停车。

JZC350混凝土搅拌机制动电机可***料斗在满负荷运行时,可靠地停在任意位置,制动力矩的大小,由电机后座的大螺母调整。

JZC350混凝土搅拌机提升卷扬机由电磁制动电动机,减速器及卷筒组成,减速器速比22：45,卷筒转速为62.36r/min。

（二）JZC350搅拌机搅拌机构

JZC350搅拌机搅拌机构是搅拌机的工作部件,由拌筒,托轮及传动系统组成。

JZC350搅拌筒简体为双锥形,筒内焊有高,低叶片,分别与拌筒轴线成一定夹角。搅拌机随着拌筒旋转,叶片使物料在提升,下落的同时,又作轴向往复搅动,因此搅拌强烈,效果较好。JZC350混凝土搅拌机搅拌时间约需35S-45S。

JZC350混凝土搅拌机在抖筒的出料锥体内部,焊有一对出料叶片,当混凝土拌好后,改变拌筒旋转方向,混凝土即经低叶片及出料叶片由出料锥口部排出。

JZC350搅拌机的搅拌筒由四个托轮支承,搅拌筒的旋转是由电动机通过传动系统带动装在简体上的大齿圈子而实现的,工作可靠,拌筒的正反转是由电动机换向实现的。

（三）JZC350搅拌机供水系统

JZC350搅拌机供水系统由电动机,水泵,调节阀,吸水阀及管路组成。

天德立JZC350搅拌机的起动水泵可将水注入拌筒,搅拌每罐混凝土所需水量,由电控系统中的时间,继电器控制水泵运转时间来掌握,当按钮旋转到“时控”位置时,水泵会按设定的时间运转和自动停止。当按钮旋转到“手动”位置时,可以连续供水,JZC350混凝土搅拌机还另设一装管路,供筒外用水和清洗整机使用。

（四）天德立JZC350搅拌机底盘

JZC350搅拌机底盘为焊接结构。下部装走轮胎两个,前部装牵引杆供拖行之用,为便于作短距离拖行及停放,JZC350混凝土搅拌机配有前支轮,底盘四角装有可调高低的支腿。搅拌机工作时,应将支腿撑牢,使整机稳定。拖行时,应将支腿收起在其位置用插销固定,并应将前支轮翻上挂好。

（五）天德立JZC350搅拌机电气系统

JZC350型搅拌机上设有电气控制箱,操作按钮及时间继电器均安装在箱门上,并设有防护罩。

JZC350搅拌机的安装和试运转

新JZC350混凝土搅拌机或经修理,转运的JZC350搅拌机在使用前,应按下列要求进行安装及试运转。

（一）天德立JZC350搅拌机的安装

JZC350搅拌机应在平整,坚实的场地放置,就位后,拆下拖杆,放下四个支腿,用支腿调节进行安装,将JZC350搅拌机机身调整到水平,再将爬梯,落地轨道垫实,以增加整机稳定性。

JZC350型整机安装就位后,将上料轨道安装好,并检查或连接上下限位开关,限位开关的接线要正确。

若需固定位置搅拌,可拆去轮胎,用枕木等垫平机器。进料端可挖地坑,装接长轨道,使进料斗放到坑内,坑口要略高于地面,以防止水流入坑内。

（二天德立）JZC350搅拌机试运转前的检查和准备工作

1。查电源电压,JZC350搅拌机额定电压为380V,压降不得大于5%。

2。检查电气箱与电源接线是否符合要求,接地是否良好,确保安全,然后接通电源。

3。检查减速箱润滑油位和油质,不合格应及时补充或更换。

4。在各个用黄油杯加油的部位中注润滑油。

5。检查JZC350搅拌机各个坚固件的坚固情况,拧紧松动件。

6。检查钢丝绳是否紧排在卷筒上,如有松散紊乱应重新绕好。

7。接通水路前,应先备好储水容器,置于水泵附近,交吸水阀放入容器内。JZC350搅拌机所用的水质应保持清洁。
